Batteria supplementare

Componenti

  • Batteria 1: principale/standard, nel vano motore.
  • Batteria 2: secondaria/supplementare, nel cassone.
  • Isolatore di carica intelligente (VSR, Voltage Sensitive Relay).
  • Interruttore per due batterie a quattro posizioni.
  • Pulsante a pressione (Start assist)

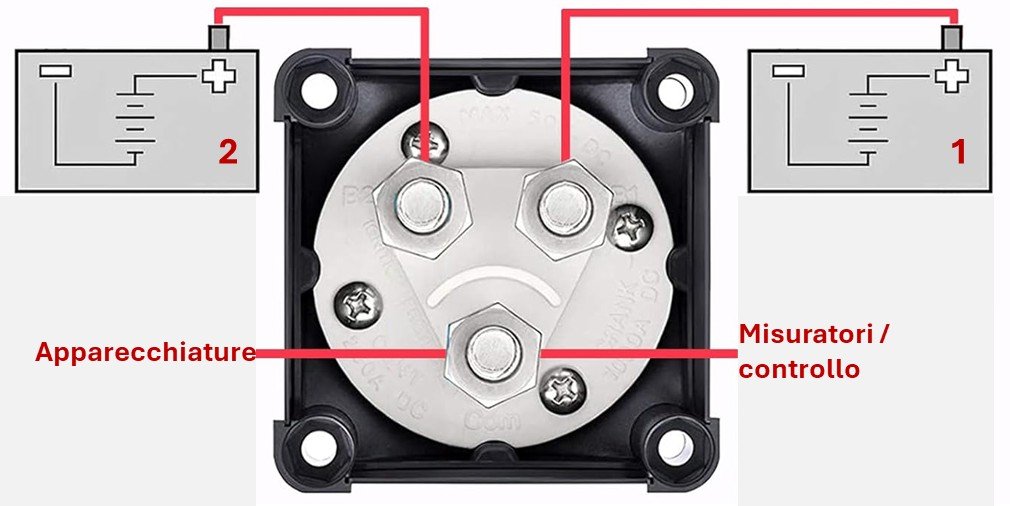

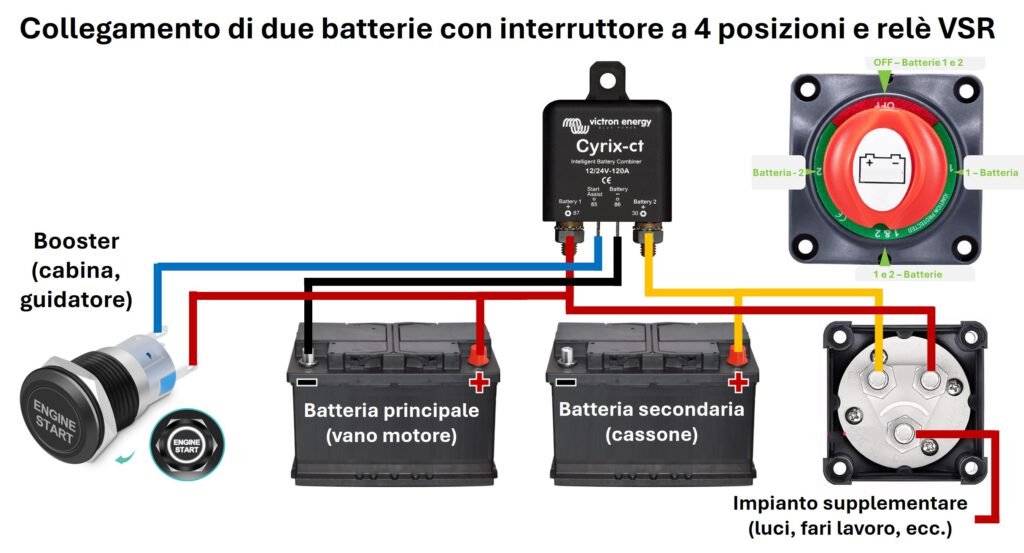

Collegamenti

  • Batteria principale (1):
    • Positivo+ ⇒
      • pin 87 del VSR,
      • morsetto 1 dell’interruttore a quattro posizioni,
      • pin del pulsante a pressione.
    • Negativo– ⇒
      • pin 86 del VSR,
      • a massa, per esempio alla carrozzeria.
  • Batteria secondaria (2):
    • Positivo+ ⇒
      • pin 30 del VSR,
      • morsetto 2 dell’interruttore a quattro posizioni.
    • Negativo– ⇒ a massa, per esempio alla carrozzeria, o anche al negativo– della batteria principale.
  • VSR, pin 85 ⇒ secondo pin del pulsante a pressione.
  • Interruttore a 4 posizioni, COM (il morsetto centrale) ⇒ alle apparecchiature/luci extra.

Funzione del VSR

Il VSR (Voltage Sensitive Relay), o isolatore di carica intelligente, è un dispositivo intelligente che funziona in modo indiretto.

L’alternatore carica la batteria principale del RAM.

Quando il motore è in funzione e la batteria principale raggiunge una tensione sufficiente (tipicamente 13,3 V), il VSR “sente” questa tensione e capisce che l’alternatore sta caricando.

A questo punto, il VSR si attiva e chiude il circuito tra la batteria principale e la seconda batteria, permettendo all’energia dell’alternatore di fluire anche nella batteria secondaria, caricandola.

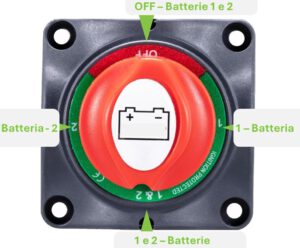

Funzioni dell’interruttore a quattro posizioni

  • Posizione “1”: Le utenze extra (l’impianto supplementare) prelevano energia solo dalla batteria principale.
  • Posizione “2”: Le utenze extra prelevano energia solo dalla seconda batteria.
  • Posizione “1 & 2”: Le utenze extra prelevano energia da entrambe le batterie contemporaneamente.
  • Posizione “OFF”: Le utenze (l’impianto suppplementare) sono scollegate.

Funzione del pulsante a pressione

Il pulsante a pressione permette di superare una situazione di emergenza, per esempio di inverno, quando fa molto freddo e la sola batteria principale non basta, usando temporaneamente la batteria secondaria, usata solitamente per l’impianto supplementare, per dare una spinta a quella di avviamento e accendere il RAM.

Isolatore di carica intelligente

(VSR, Voltage Sensitive Relay)

Victron energy, Cyrix-ct

  • Dimensioni: 46 x 46 x 80 mm
  • 12/24-Volt, 120 Amp
  • Corrente di carica massima: 100A
  • Con microprocessore
  • Contatti in rame

Interruttore per due batterie

  • Dimensioni: 68 x 68 x 80 mm;
  • Colori: rosso, grigio;
  • Materiale:
    • Acrilonitrile-butadiene-stirene;
    • Materiale dei contatti: Rame;
  • Classe di protezione IP IP65;
  • Specifiche conformi alle normative CE e RoHS;
  • Caratteristiche e specifiche
    • Modalità di funzionamento: ON-1 | ON-1&2 | ON-2 | OFF
    • Corrente: 200 Ampere
    • Tensione di esercizio: 48 Volt
    • Tipo di contatto: Normalmente aperto
    • Tipo di connessione: A vite
    • Tipo di interruttore: Rotativo
    • Tipo di terminale: A vite
    • Tipo di circuito: A 3 vie
    • Tipo di montaggio: A vite
    • Tipo di attuatore: Rotante
    • Numero di posizioni: 4
    • Tipo di controller: Manopola meccanica
    • Tipo di controllo: Remoto
    • Potenza: 4394 Watt

Collegamenti
