Telecamere (DashCams)

Posted on by Robaix

Il RAM ha una telecamera, sul portellone posteriore, per aiutare nei parcheggi.

Ho aggiunto alcune telecamere.

DashCam (fronte)

Rearview mirror dual channel recorder.

Sul monitor, posto sullo specchietto retrovisore, appare:

Telecamere (DashCams) posteriori

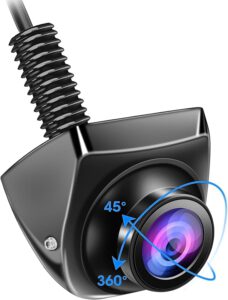

Due videocamere (P31 AHD BackUp Camera) sulla roll-bar:

  • Nera: per il parcheggio, attivata dalla retromarcia;
  • Bianca: sostituisce lo specchietto retrovisore (lungo raggio).

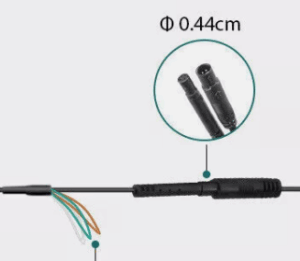

Entrambe le telecamere hanno un cavo, da 4.4mm, con connettore da quattro poli.

Da tale cavo fuoriescono tre cavetti finissimi, per il settaggio dell’uscita della telecamera:

  • bianco: tagliare per passare dall’immagine speculare (vista posteriore) all’immagine senza specchio (vista anteriore);
  • rosso: tagliare per passare dal segnale video CVBS (Composite Video Baseband Signal) al segnale video AHD (Analog High Definition); il segnale AHD ha una maggiore risoluzione del CVSB, quindi, dato che il monitor sullo specchietto accetta i segnali AHD, tagliare il cavetto rosso a tutte e due le telecamere;
  • verde: tagliare per non usare le linee guida (per il parcheggio). Se si taglia il cavo verde, è necessario ricollegare l’alimentazione della telecamera. Tagliare il cavetto verde solo alla telecamera bianca.

Sul monitor, posto sullo specchietto retrovisore, appare:

  • in marcia normale (D: avanti) il video dalla telecamera bianca, senza le linee guida per il parcheggio;
  • in retromarcia (R: indietro) il video dalla telecamera nera con le linee guida per il parcheggio.

Vedi anche le specifiche dei collegamenti nell’impianto elettrico supplementare, o quelle per il collegamento con un relè SPDT.

DashCam di riserva/anteriore parcheggio

Peztio Full HD 1080 P (manuale utente, in inglese), con SD card (class 10 e supporto UHS-I) Toshiba da 32 Gb  (è il massimo compatibile con questa dash cam).

Altri riferimenti per le telecamere sul RAM

Altre possibilitĂ  (in Germania, a Berlino) da CarTronic.

Attacco (elettrico) gancio traino

Il RAM è provvisto di una presa da 13 poli (americana).

Di solito viene aggiunta un’altra presa per il gancio traino.

Ho modificato quella americana ed ho tolto quella (europea) che era montata.

Connessioni con un relè SPDT (Single Pole, Double Throw)

30 → Alimentazione costante → fusibile → batteria +
85 → Messa a terra → batteria –
86 → Attivazione relè → positivo + della luce della retromarcia
87 → Contatto NO (Normally Open) → alimentazione + telecamera (nera) retromarcia
87a → Contatto NC (Normally Closed) → alimentazione + telecamera (bianca) retrovisore
