Lavori, modifiche ed aggiunte al RAM

Posted on by Robaix

Come fare per …

Resettare l’indicazione “Cambio olio …”

  1. girare la chiave su ON;
    • non accendere il motore, quindi non girare la chiave su START;
  2. premere  lentamente  tre volte l’accelleratore.

Cambiare la batteria della chiave (Key Fob)

Su YouTube ci sono diversi video per cambiare la batteria, ma non tutti hanno lo stesso tipo di chiave che ho io.

Di seguito il video con la chiave che ho io.

È necessaria una batteria a bottone CR2032 (Lithium, 3 V).
(Su internet si trovano batteria a bottone con l’indicazione CR2032 / DL2032 / ECR2032 / BR2032).

ATTENZIONE! Nel video si parla di un altro modello della Dodge, ma l’importante è che la chiave sia dello stesso tipo.

Da fare

  1. Rimontare Roll-Bar
    1. 1. Montare telecamere
    2. 5. Rimontare stop
    3. 6. Cavi fino all’attacco
    4. 7. Pulire
    5. Montare fari da lavoro
      1. 2. montare supporti per barra per fari alla roll-bar
      2. 3. barra per fari da lavoro girevoli
      3. 4. Cavi fino all’attacco
      4. 8. Cavi dal cassone alla cabina
        1. Montare interruttore
  2. Montare specchietto con Dash Cam
    1. 9. Cavi dal cassone alla cabina
    2. Alimentazione (USB) dalla lucetta della cabina
    3. 10. Cavi dal cassone alla retromarcia
  3. 11. Montare parti cromate alle luci posteriori
  4. Montare nuovo computer
  5. Rimontare gancio traino
    1. 1. Luce RAM quando il gancio traino è smontato
    2. 2. Spina per gancio traino
  6. Controllare e riparare accendisigari
    1. Contenitori laterali per baracchino (parte guidatore) e per passeggero
      1. Corrente direttamente da … ??? …
      2. Montare bene baracchino
        1. ed altoparlante
        2. e antenna

Modifiche e lavori al RAM

  • Dash Cams.
  • Attacco (elettrico) gancio traino.
  • Multimedia / PC.
  • Pulsanti HomeLink per il garage.
  • Front Park Sensor / Camera.

Dash Cams (fronte e retro)

Rearview mirror dual channel recorder.

  • Sullo specchietto retrovisore.
  • Due videocamere (P31 AHD BackUp Camera) sul roll-bar:
    • Nera: per il parcheggio, attivata dalla retromarcia;
    • Bianca: sostituisce lo specchietto retrovisore (lungo raggio).

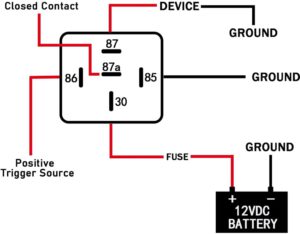

Connessioni con un relè SPDT (Single Pole, Double Throw):

30 → Alimentazione costante → fusibile → batteria +
85 → Messa a terra → batteria –
86 → Attivazione relè → positivo + della luce della retromarcia
87 → Contatto NO (Normally Open) → alimentazione + telecamera (nera) retromarcia
87a → Contatto NC (Normally Closed) → alimentazione + telecamera (bianca) retrovisore

Sul monitor, posto sullo specchietto retrovisore, appare:

  • in marchia normale (D: avanti) il video dalla telecamera bianca;
  • in retromarcia (R: indietro) il video dalla telecamera nera.

Vedi anche come fare collegamenti elettrici sicuri e puliti.

Posizionamento dei relè

Trovare un posto asciutto e protetto all’interno dell’auto, lontano da fonti di calore e umidità.

Si può usare una fascetta o un supporto per fissare saldamente il relè in posizione.

Test

Prima di chiudere tutto, testare il circuito.

Inserire la retromarcia e verificare che la telecamera posteriore si accenda.

Poi disinserire la retromarcia e controllare che si accenda la telecamera dello specchietto.

Seconda Dash Cam (riserva)

Peztio Full HD 1080 P (manuale utente, in inglese), con SD card (class 10 e supporto UHS-I) Toshiba da 32 Gb  (è il massimo compatibile con questa dash cam).

Altri riferimenti per le telecamere sul RAM

Altre possibilità (in Germania, a Berlino) da CarTronic.

Attacco (elettrico) gancio traino

…

Multimedia / PC

https://www.caraudionow.com/2009-2012-ram-1500-head-unit-upgrade/#step-1-remove-dash-trim

…

Pulsanti HomeLink (per garage)

…

Front Park Sensor / Camera

…

Altre ed eventuali

  • Deflettore vento / antipioggia per finestrini davanti e dietro.
  • Griglie cromate luci posteriori.
  • Borse …
  • Portabagagli
  • …
